Использование инструмента Перетекание для создания узоров в CorelDRAW

Инструмент Перетекание (Blend tool) в графическом редакторе CorelDRAW предоставляет пользователю весьма широкие возможности по трансформации объектов. В этой публикации мы рассмотрим примеры использования данного инструмента для создания узоров из пары простых геометрических фигур или линий.

Клонирование квадратов

Начнем с создания фонового изображения, состоящего из большого количества разноцветных квадратов. При помощи инструмента Прямоугольник (F6) создайте квадрат, удерживая нажатой клавишу Ctrl (рис. 1). Задайте длину его сторон равной 10 мм. Для этого введите значение «10» в поля ширины или высоты объекта на панели свойств (рис. 2). Выберите для созданного квадрата заливку красного цвета и режим без абриса.

Рис. 1. Создание квадрата

Рис. 1. Создание квадрата

Рис. 2. Поля ввода числовых значений ширины или высоты объекта на панели свойств

Рис. 2. Поля ввода числовых значений ширины или высоты объекта на панели свойств

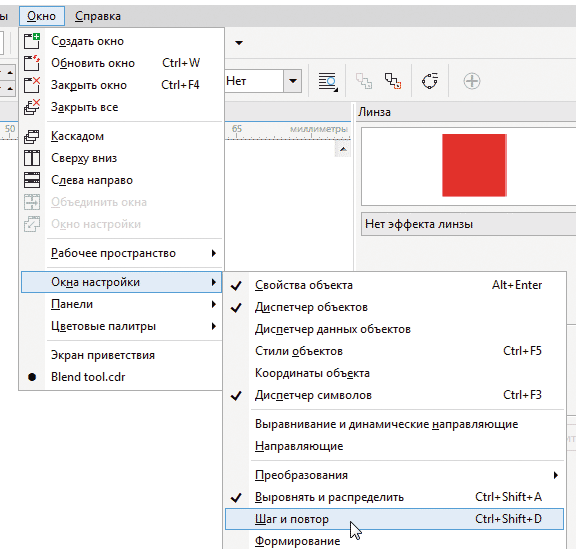

Рис. 3. Включение отображения палитры Шаг и повтор в главном меню

Рис. 3. Включение отображения палитры Шаг и повтор в главном меню

Создайте шесть копий исходного объекта, расположив их вертикально в ряд с равными промежутками. Для этого откройте палитру Шаг и повтор, выбрав в меню Окно -> Окна настройки -> Шаг и повтор (рис. 3) либо нажав сочетание клавиш Ctrl­Shift­D. В разделе Параметры по горизонтали выберите режим Без смещения. В разделе Параметры по вертикали выберите режим Интервал между объектами, в поле «расстояние между объектами» введите значение «3 мм» (рис. 4). В поле количества копий введите значение «6», затем нажмите кнопку Применить в нижней части палитры (рис. 5).

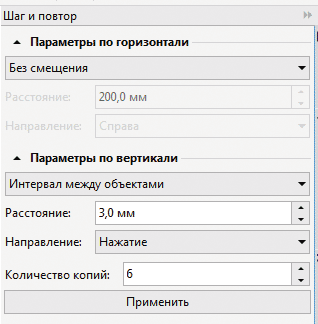

Рис. 4. Настройки палитры Шаг и повтор

Рис. 4. Настройки палитры Шаг и повтор

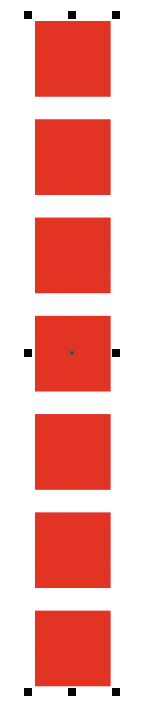

Рис. 5. Созданы
шесть копий исходного
объекта
с заданным расположением

Рис. 5. Созданы шесть копий исходного объекта с заданным расположением

Инструментом выбора выделите все семь квадратов и сгруппируйте эти объекты, выбрав в меню Объект -> Группа -> Сгруппировать или нажав сочетание клавиш Ctrl­G.

Создайте копию этой группы. Для этого вновь воспользуйтесь палитрой Шаг и повтор. В разделе Параметры по горизонтали выберите режим Смещение, а в поле Расстояние введите значение «250 мм» (рис. 6). В разделе Параметры по вертикали выберите режим Без смещения. В поле количества копий введите значение «1», затем нажмите кнопку Применить в нижней части палитры (рис. 7).

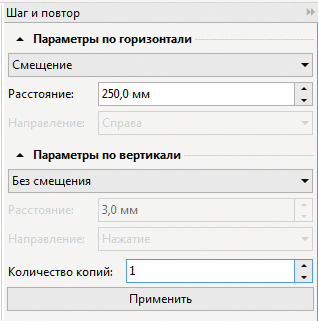

Рис. 6. Настройки палитры Шаг и повтор

Рис. 6. Настройки палитры Шаг и повтор

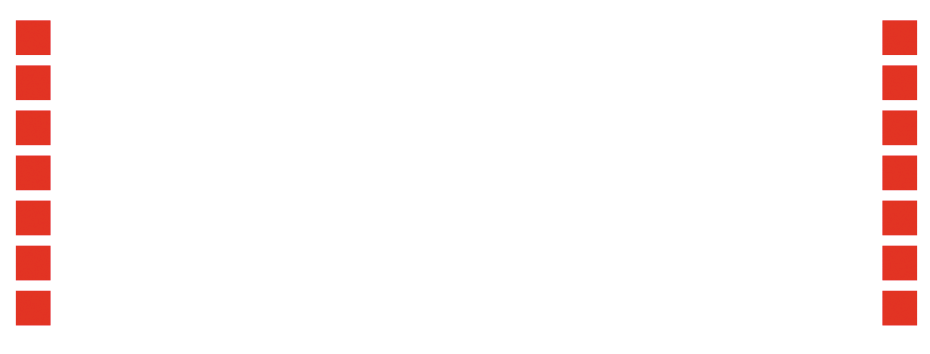

Рис. 7. Создана копия исходной группы квадратов

Рис. 7. Создана копия исходной группы квадратов

Измените цвет заливки объектов скопированной группы на синий.

Инструментом выбора выделите исходную группу. Переключитесь на инструмент Перетекание, щелкнув по соответствующей пиктограмме на панели инструментов (рис. 8). Установите курсор над одним из объектов исходной группы, затем нажмите левую кнопку мыши и, удерживая ее, переместите курсор на один из объектов новой группы (рис. 9). Отпустите кнопку. Если всё было сделано правильно, вы получите результат, показанный на рис. 10.

Рис. 8. Пиктограмма включения инструмента Перетекание на панели инструментов

Рис. 8. Пиктограмма включения инструмента Перетекание на панели инструментов

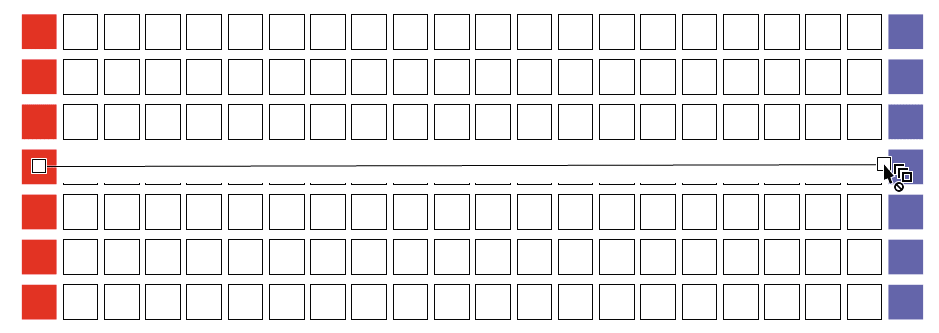

Рис. 9. Создание группы перетекания

Рис. 9. Создание группы перетекания

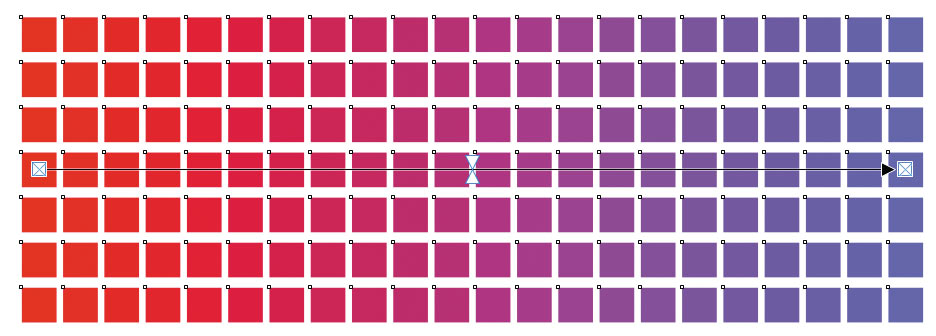

Рис. 10. Группа перетекания

Рис. 10. Группа перетекания

Теперь можно поэкспериментировать, меняя различные параметры группы перетекания. В частности, увеличить или уменьшить количество входящих в нее объектов, задавая нужное числовое значение в соответствующем поле на панели свойств (рис. 11).

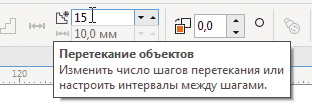

Рис. 11. Поле ввода количества шагов перетекания на панели свойств

Рис. 11. Поле ввода количества шагов перетекания на панели свойств

Также можно выбрать один из трех режимов изменения цвета для объектов группы перетекания: прямой, а также по или против часовой стрелки (рис. 12­15).

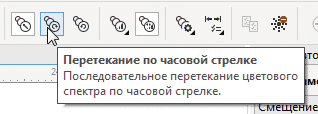

Рис. 12. Пиктограмма включения режима изменения цвета по часовой стрелке на панели свойств

Рис. 12. Пиктограмма включения режима изменения цвета по часовой стрелке на панели свойств

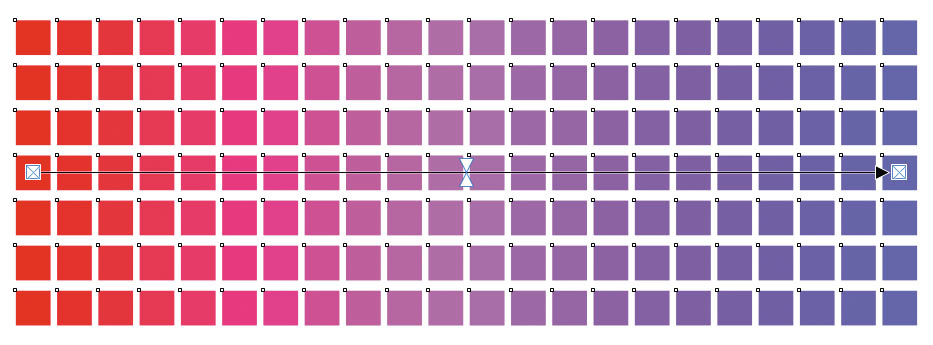

Рис. 13. Вид группы перетекания в режиме изменения цвета по часовой стрелке

Рис. 13. Вид группы перетекания в режиме изменения цвета по часовой стрелке

Рис. 14. Пиктограмма включения режима изменения цвета против часовой стрелки на панели свойств

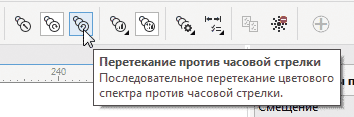

Рис. 14. Пиктограмма включения режима изменения цвета против часовой стрелки на панели свойств

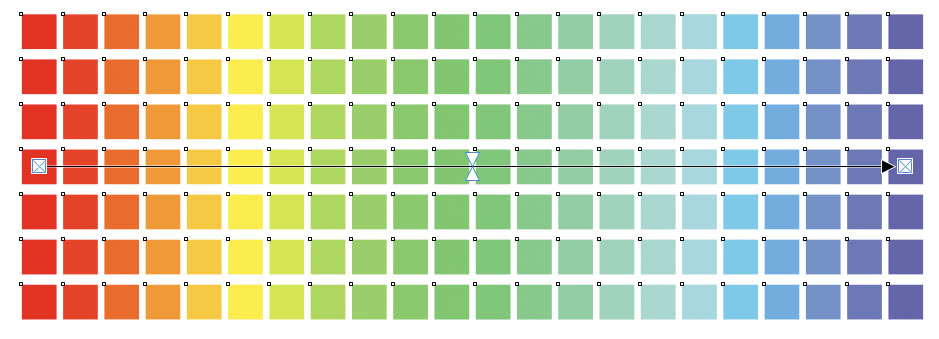

Рис. 15. Вид группы перетекания в режиме изменения цвета против часовой стрелки

Рис. 15. Вид группы перетекания в режиме изменения цвета против часовой стрелки

Перемещая маркеры треугольной формы, расположенные над и под линией, соединяющей исходную и конечную группы объектов (рис. 16), вы можете задавать нелинейное изменение цвета и расстояния между промежуточными объектами группы перетекания (рис. 17 и 18). Эти же настройки доступны во всплывающей панели (рис. 19), которая отображается при нажатии кнопки Ускорение объекта и цвета (рис. 20) на панели свойств.

Рис. 16. Маркеры настройки частоты изменения цвета и расстояния между промежуточными объектами группы перетекания

Рис. 16. Маркеры настройки частоты изменения цвета и расстояния между промежуточными объектами группы перетекания

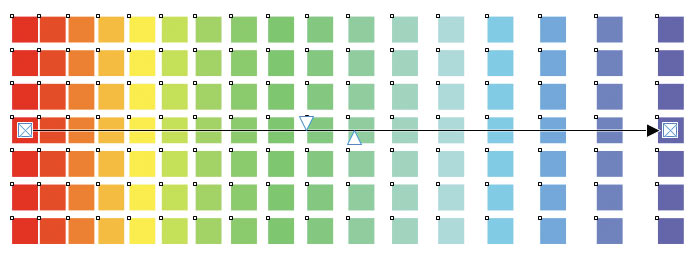

Рис. 17. Вид группы перетекания при выборе нелинейной зависимости изменения расстояния между промежуточными объектами

Рис. 17. Вид группы перетекания при выборе нелинейной зависимости изменения расстояния между промежуточными объектами

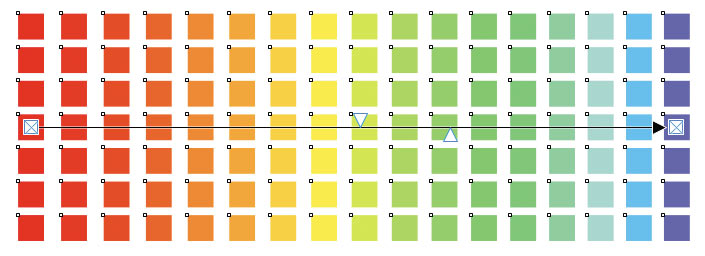

Рис. 18. Вид группы перетекания при выборе нелинейной зависимости изменения цвета между промежуточными объектами

Рис. 18. Вид группы перетекания при выборе нелинейной зависимости изменения цвета между промежуточными объектами

Рис. 19. Всплывающая панель настроек параметров
изменения цвета и расстояния
между промежуточными объектами группы перетекания

Рис. 19. Всплывающая панель настроек параметров изменения цвета и расстояния между промежуточными объектами группы перетекания

Рис. 20. Пиктограмма Ускорение объекта и цвета на панели свойств

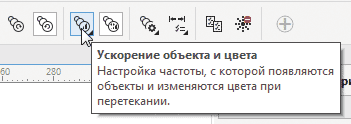

Рис. 20. Пиктограмма Ускорение объекта и цвета на панели свойств

Весьма эффектный результат позволяет получить функция поворота объектов группы перетекания. Чтобы задать нужный угол, введите числовое значение в поле Направление перетекания на панели свойств (рис. 21). Изменять вид модифицированного объекта (рис. 22 и 23) можно путем включения и отключения опции Перетекание с повтором нажатием соответствующей кнопки на панели свойств (рис. 24). Учтите, что данная опция недоступна в том случае, если значение угла поворота равно 0.

Рис. 21. Поле Направление перетекания на панели свойств

Рис. 21. Поле Направление перетекания на панели свойств

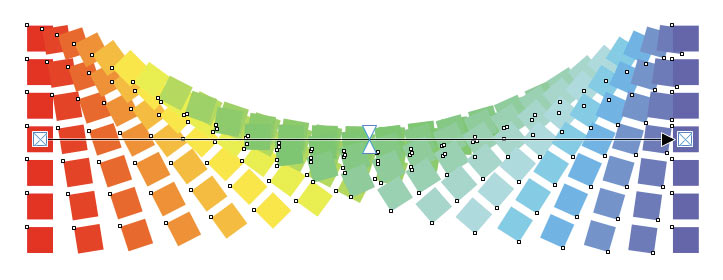

Рис. 22. Вид группы перетекания при повороте на 180° и отключенной опции Перетекание с повтором

Рис. 22. Вид группы перетекания при повороте на 180° и отключенной опции Перетекание с повтором

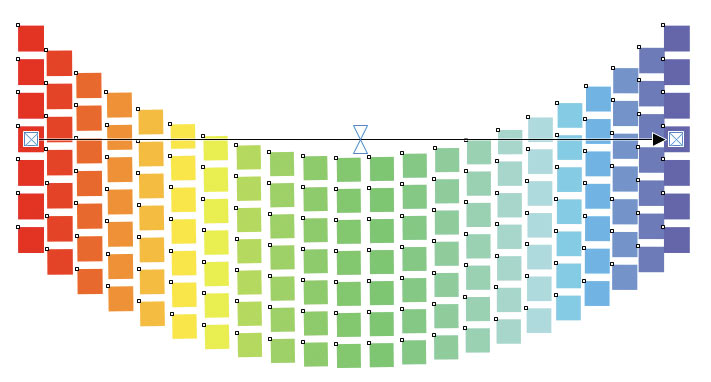

Рис. 23. Вид группы перетекания при повороте на 45° и включенной опции Перетекание с повтором

Рис. 23. Вид группы перетекания при повороте на 45° и включенной опции Перетекание с повтором

Рис. 24. Пиктограмма включения опции Перетекание с повтором на панели свойств

Объекты группы перетекания могут располагаться не только по прямой, но и вдоль произвольной траектории. Чтобы создать ее, переключитесь на инструмент Кривая Безье щелчком по соответствующей пиктограмме на панели инструментов (рис. 25). Постройте кривую волнообразной формы, как показано на рис. 26.

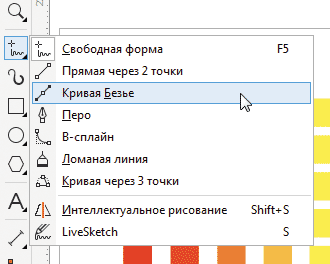

Рис. 25. Пиктограмма включения инструмента Кривая Безье на панели инструментов

Рис. 25. Пиктограмма включения инструмента Кривая Безье на панели инструментов

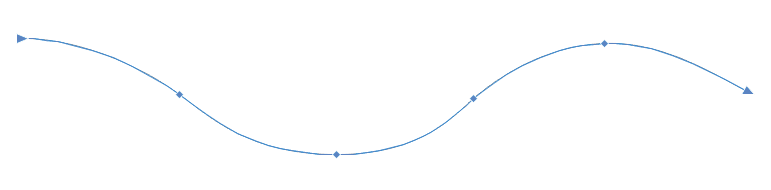

Рис. 26. Создание кривой

Рис. 26. Создание кривой

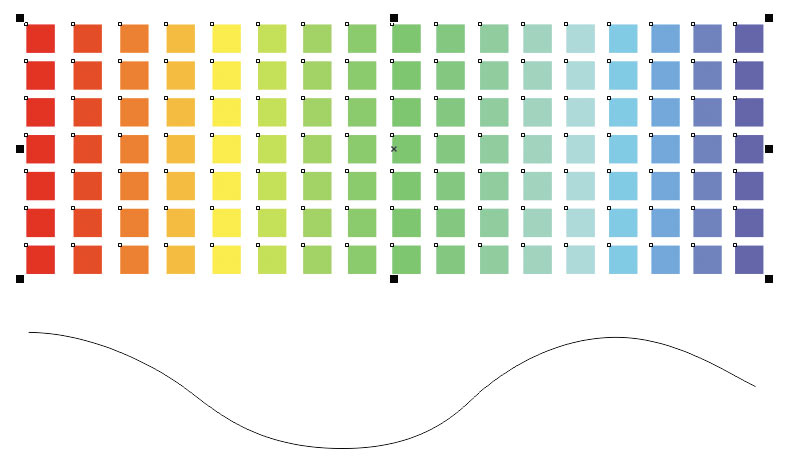

Переключитесь на инструмент выбора и выделите ранее созданную группу перетекания (рис. 27). Нажмите на панели свойств пиктограмму Свойства пути (рис. 28) и в появившемся меню выберите пункт Новый путь (рис. 29). После этого курсор примет вид тонкой изогнутой стрелки. Щелкните этой стрелкой по ранее созданной кривой (рис. 30) и оцените результат (рис. 31).

Рис. 27. Выделение группы перетекания инструментом выбора

Рис. 27. Выделение группы перетекания инструментом выбора

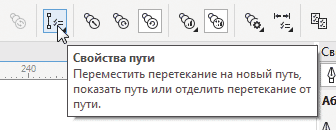

Рис. 28. Пиктограмма Свойства пути на панели свойств

Рис. 28. Пиктограмма Свойства пути на панели свойств

Рис. 29. Выбор пункта Новый путь
в меню Свойства пути

Рис. 29. Выбор пункта Новый путь в меню Свойства пути

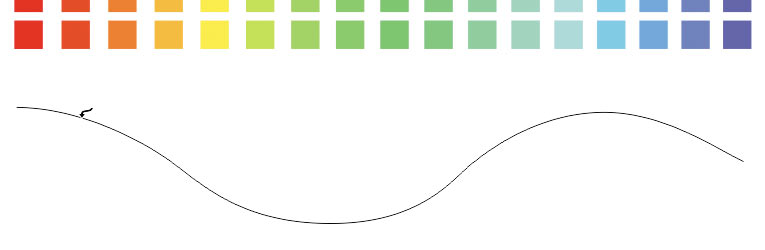

Рис. 30. Выбор новой траектории
для группы перетекания

Рис. 30. Выбор новой траектории для группы перетекания

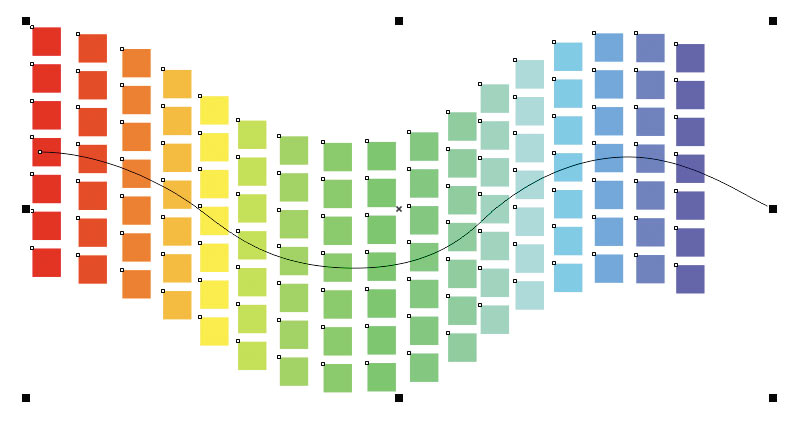

Рис. 31. Группа перетекания размещена по выбранной траектории

Рис. 31. Группа перетекания размещена по выбранной траектории

Осталось сделать кривую траектории невидимой. Снимите выделение, затем выделите эту кривую и задайте для нее режим без абриса (рис. 32).

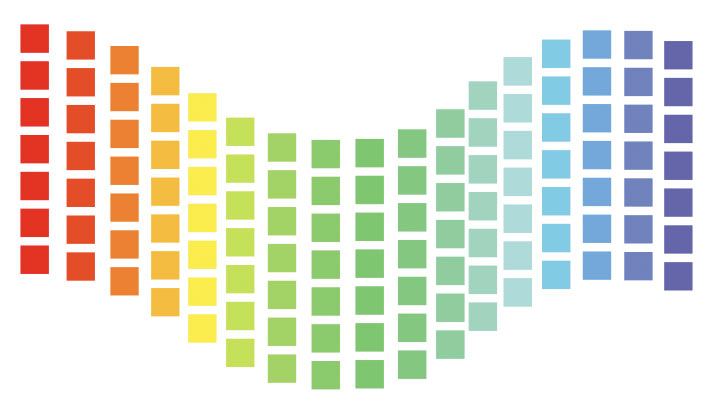

Рис. 32. Кривая траектории стала невидимой

Рис. 32. Кривая траектории стала невидимой

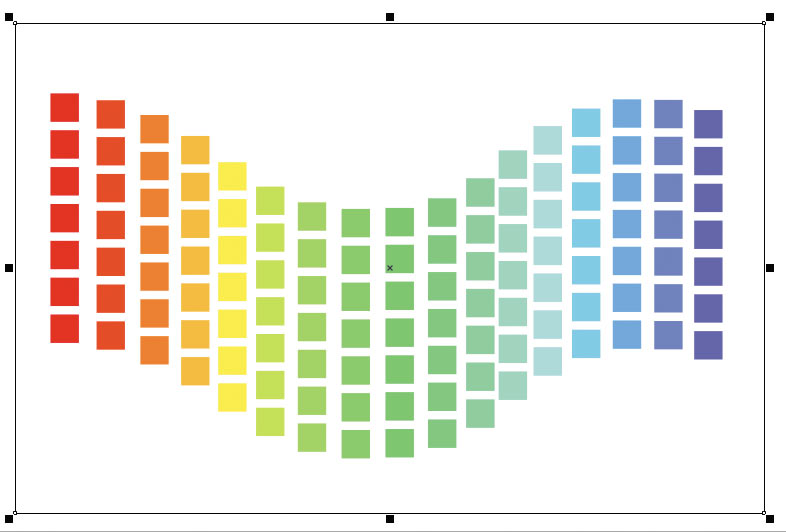

Рис. 33. Создание прямоугольника

Рис. 33. Создание прямоугольника

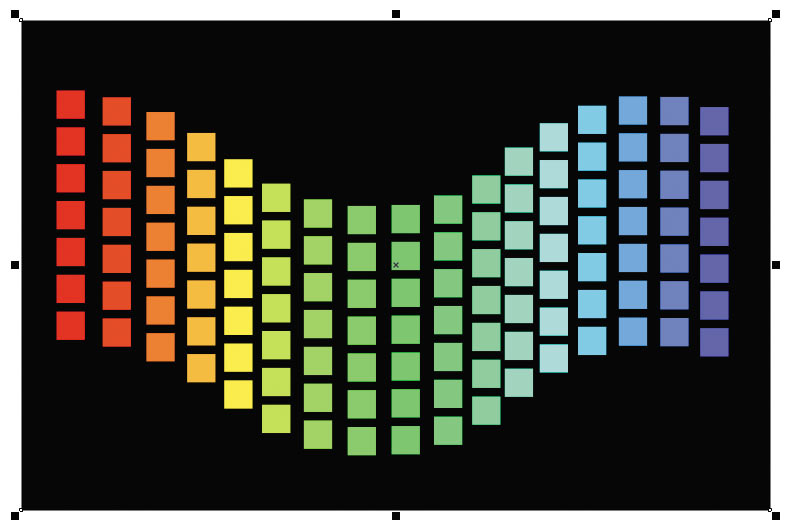

Подобные рисунки хорошо смотрятся на черном фоне. При помощи инструмента Прямоугольник создайте прямоугольник достаточно большого размера, чтобы внутри него поместились все ранее созданные объекты (рис. 33). Выберите для него однородную заливку черного цвета и режим без абриса. Переместите данный объект на нижний план слоя, выбрав в меню Объект -> Порядок -> На нижний план слоя или нажав сочетание клавиш Shift­PgDn (рис. 34).

Рис. 34. Вид группы перетекания на черном фоне

Описанный способ позволяет создавать фоновые изображения и из других фигур: окружностей, многоугольников, звезд и пр.

Узор из линий

Можно получить эффектный результат, используя в качестве исходного элемента незамкнутую кривую. Рассмотрим один из таких примеров.

При помощи инструмента Кривая Безье создайте кривую, подобную показанной на рис. 35. Переключитесь на инструмент выбора и задайте достаточно большую толщину абриса (в приведенном примере она равна 2 мм), выбрав значение в ниспадающем списке Толщина абриса на панели свойств (рис. 36). Измените цвет абриса на красный. Исходный объект готов (рис. 37).

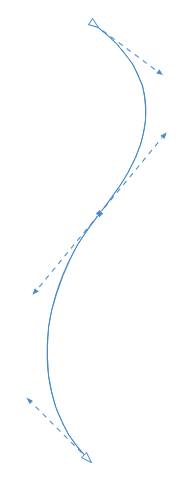

Рис. 35. Создание кривой

Рис. 35. Создание кривой

Рис. 36. Ниспадающий список выбора толщины абриса на панели свойств

Рис. 36. Ниспадающий список выбора толщины абриса на панели свойств

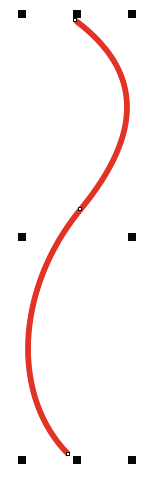

Рис. 37. Исходный объект готов

Рис. 37. Исходный объект готов

Создайте копию этого объекта, нажав сочетание клавиш Ctrl­D. Переместите копию на некоторое расстояние от исходного объекта и измените цвет ее абриса на синий (рис. 38).

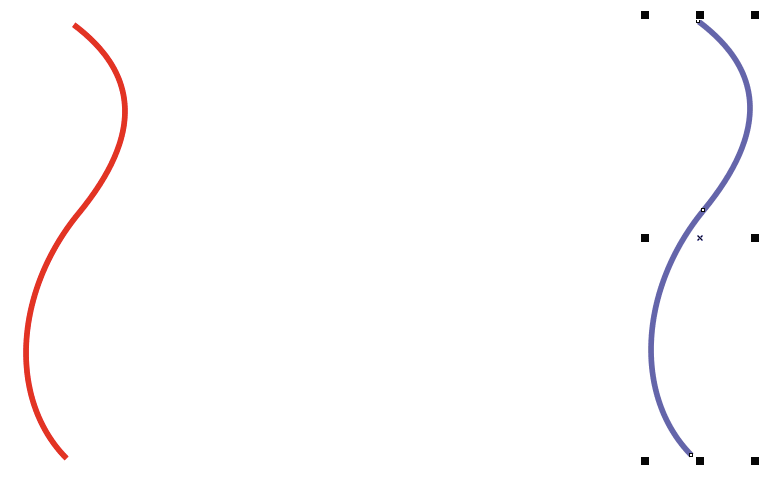

Рис. 38. Исходные объекты для создания группы перетекания готовы

Рис. 38. Исходные объекты для создания группы перетекания готовы

Выделите исходную кривую. Переключитесь на инструмент Перетекание и создайте группу перетекания (рис. 39). Выберите режим Перетекание против часовой стрелки, нажав на соответствующую пиктограмму на панели свойств (рис. 40).

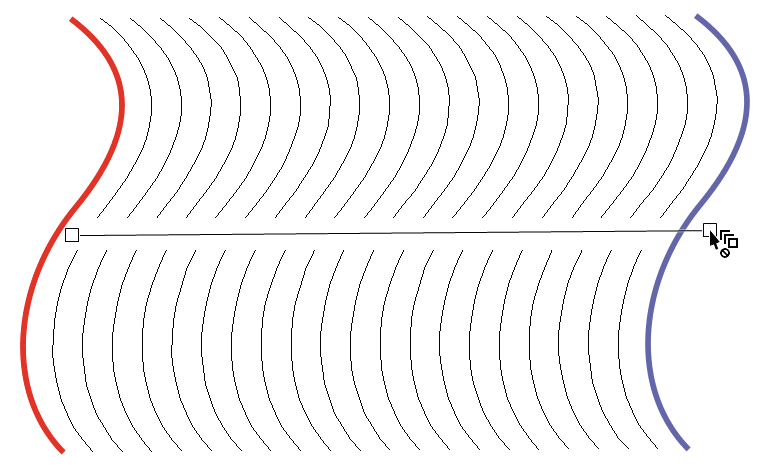

Рис. 39. Создание группы перетекания

Рис. 39. Создание группы перетекания

Рис. 40. Вид группы перетекания в режиме изменения цвета против часовой стрелки

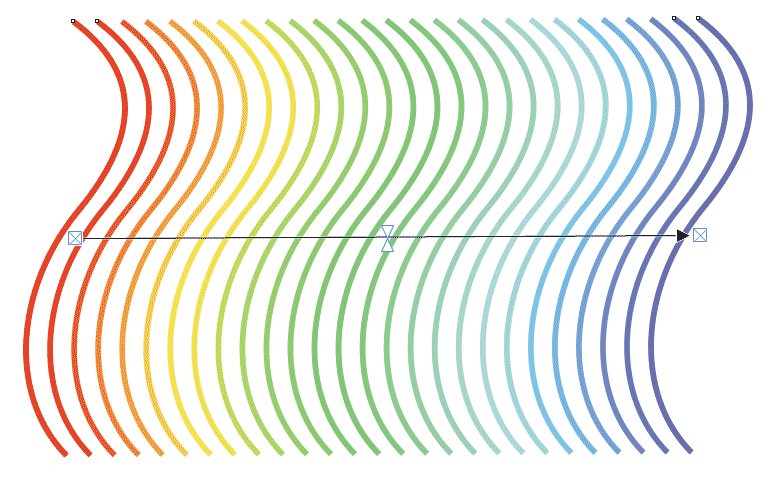

Рис. 40. Вид группы перетекания в режиме изменения цвета против часовой стрелки

Задайте угол поворота 180°, введя это значение в поле Направление перетекания на панели свойств (рис. 41). Результат будет выглядеть еще эффектнее, если увеличить количество шагов (рис. 42) и поместить созданную группу на черный фон (рис. 43).

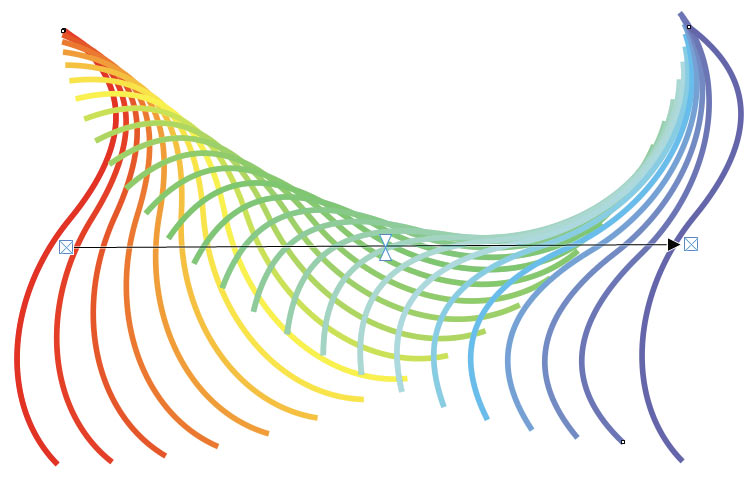

Рис. 41. Вид группы перетекания
с заданным углом поворота в 180°

Рис. 41. Вид группы перетекания с заданным углом поворота в 180°

Рис. 42. Количество шагов группы перетекания увеличено до 50

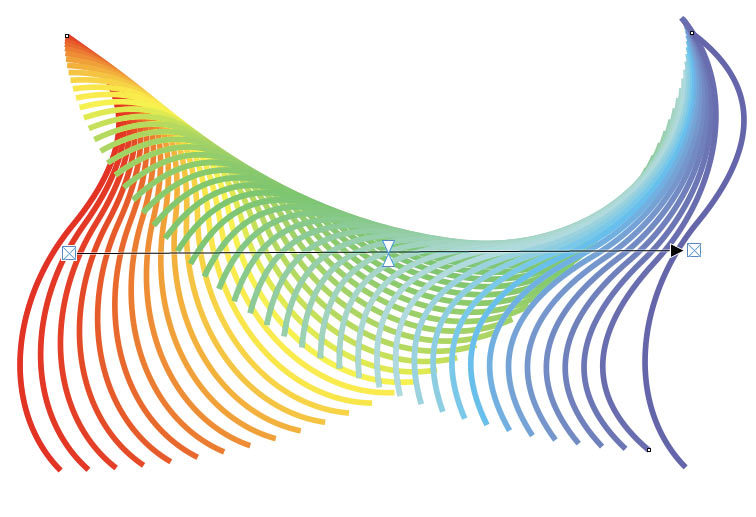

Рис. 42. Количество шагов группы перетекания увеличено до 50

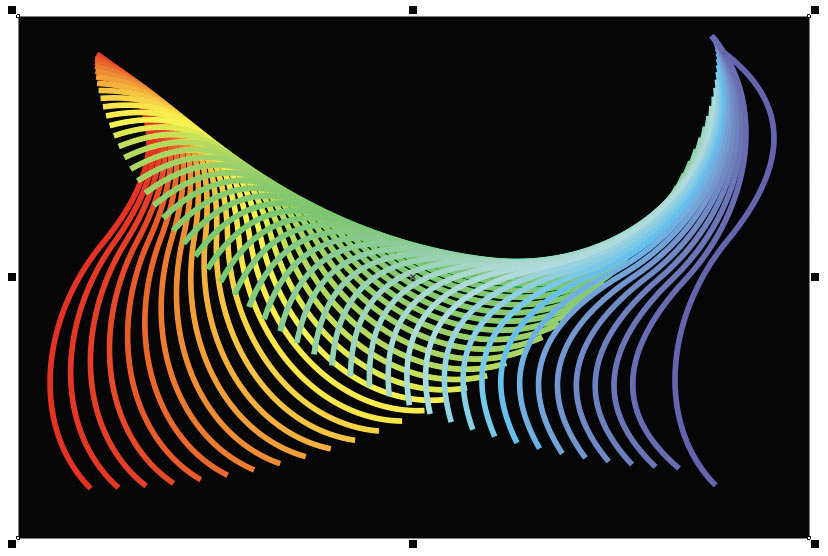

Рис. 43. Вид группы перетекания
на черном фоне

Рис. 43. Вид группы перетекания на черном фоне

Вы можете модифицировать уже созданную группу перетекания путем изменения формы исходных объектов. Снимите выделение и переключитесь на инструмент Форма (F10). Выделите конечный объект и измените его форму путем перемещения средней узловой точки (рис. 44). После этого изменятся и все объекты группы перетекания (рис. 45).

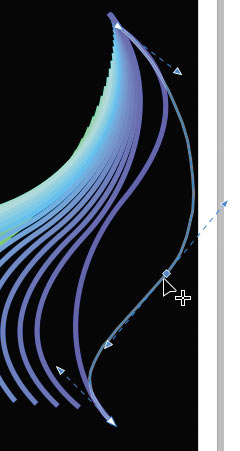

Рис. 44. Изменение формы конечного объекта

Рис. 44. Изменение формы конечного объекта

Рис. 45. Вид группы перетекания после изменения формы конечного объекта

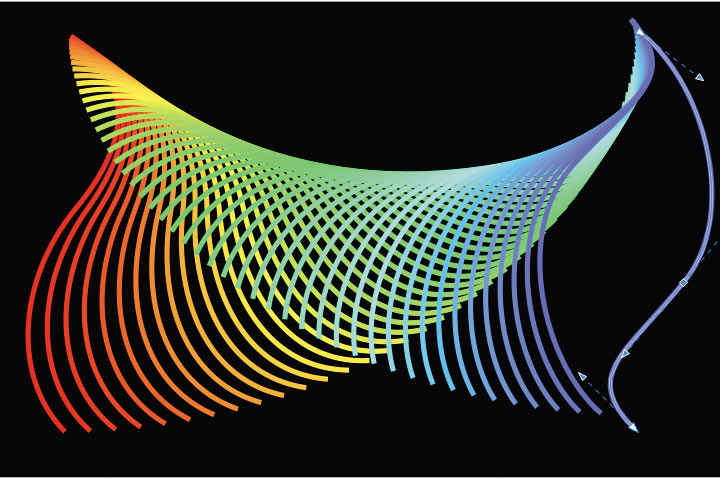

Рис. 45. Вид группы перетекания после изменения формы конечного объекта

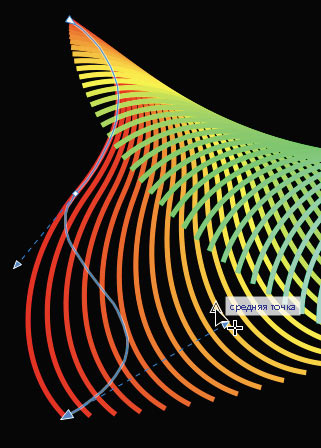

Теперь выделите начальный объект и измените направление и длину касательной к нижней узловой точке (рис. 46). Это действие также приведет к изменению всех объектов группы перетекания (рис. 47).

Рис. 46. Изменение формы начального объекта

Рис. 46. Изменение формы начального объекта

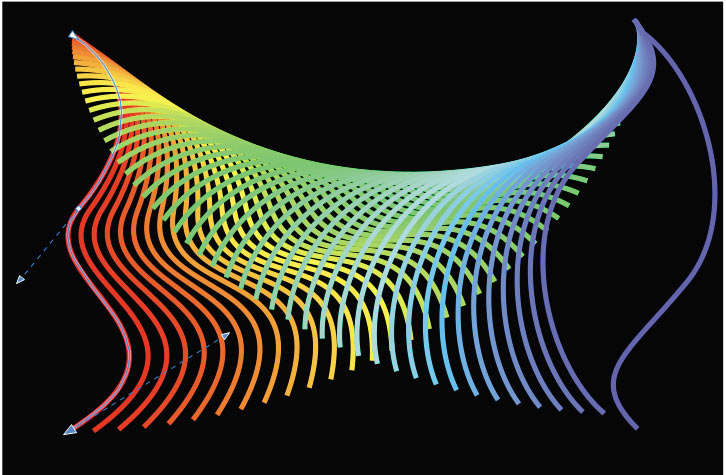

Рис. 47. Вид группы перетекания после изменения формы начального объекта

Рис. 47. Вид группы перетекания после изменения формы начального объекта

«Пирамидка» из эллипсов

При помощи инструмента Перетекание можно создавать группы изображения, напоминающие детскую пирамидку или сложенные стопкой предметы.

Включите инструмент Эллипс (F7) и создайте эллипс. Задайте для него ширину 60 и высоту 20 мм. Выберите для этого объекта однородную заливку красного цвета и белый абрис шириной 1 мм (рис. 48).

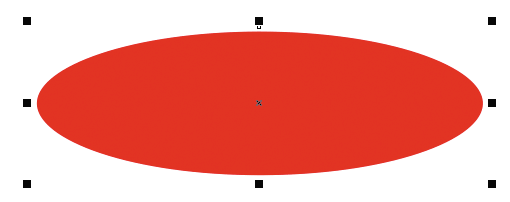

Рис. 48. Создание эллипса

Рис. 48. Создание эллипса

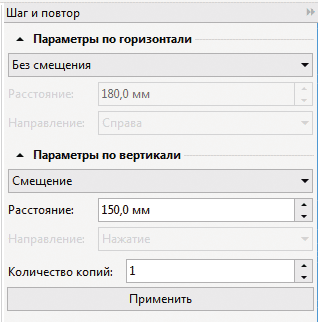

Рис. 49. Настройки палитры Шаг и повтор

Рис. 49. Настройки палитры Шаг и повтор

Создайте копию эллипса, расположенную на расстоянии 15 см от исходного объекта. Для этого откройте палитру Шаг и повтор (Ctrl­Shift­D). В  разделе Параметры по горизонтали выберите режим Без смещения. В разделе Параметры по вертикали выберите режим Смещение, в поле Расстояние введите значение «150 мм» (рис. 49). В поле количества копий введите значение «1», затем нажмите кнопку Применить в нижней части палитры (рис. 50).

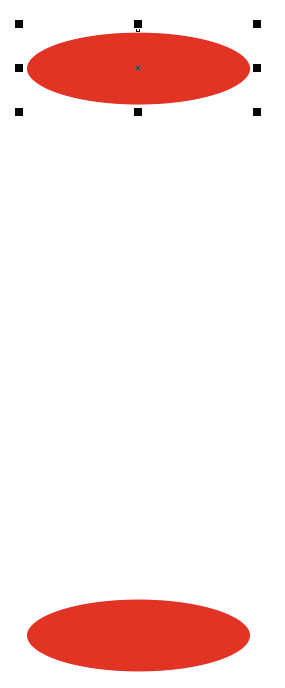

Рис. 50. Создана копия исходного объекта

Рис. 50. Создана копия исходного объекта

Не снимая выделения, установите начальную точку по центру, воспользовавшись соответствующей пиктограммой на панели свойств (рис. 51). Измените размеры объекта, задав ширину равной 30, а высоту — 10 мм (рис. 52). Выберите для этого эллипса заливку синего цвета (рис. 53).

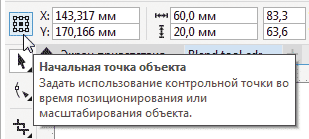

Рис. 51. Пиктограмма выбора расположения начальной точки выделенного объекта на панели свойств

Рис. 51. Пиктограмма выбора расположения начальной точки выделенного объекта на панели свойств

Рис. 52. Поля ввода числовых значений ширины и высоты выделенного объекта на панели свойств

Рис. 52. Поля ввода числовых значений ширины и высоты выделенного объекта на панели свойств

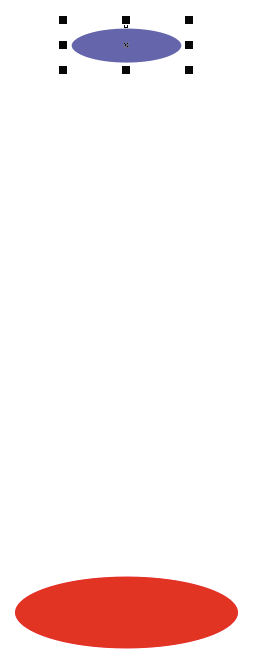

Рис. 53. Исходные объекты для создания группы перетекания готовы

Рис. 53. Исходные объекты для создания группы перетекания готовы

Рис. 54. Создание группы перетекания

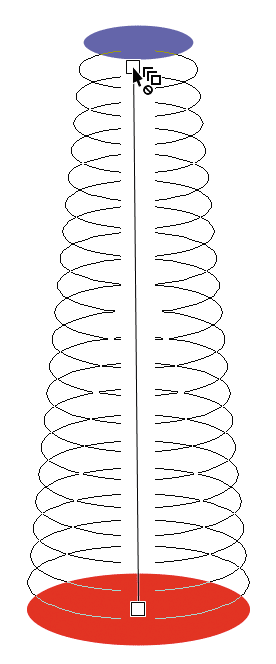

Рис. 54. Создание группы перетекания

Выделите эллипс красного цвета и переключитесь на инструмент Перетекание. Создайте группу перетекания, используя в качестве исходных объектов два эллипса (рис. 54).

Задайте количество шагов равным 25, введя это значение в соответствующее поле на панели свойств (рис. 55). Включите режим Перетекание против часовой стрелки нажатием соответствующей пиктограммы на панели свойств. В результате получилось изображение, напоминающее детскую пирамидку без верхушки (рис. 56).

Рис. 55. Поле ввода количества шагов группы перетекания на панели свойств

Рис. 55. Поле ввода количества шагов группы перетекания на панели свойств

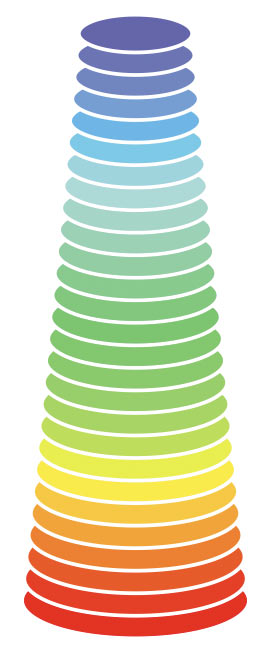

Рис. 56. Готовое изображение

Рис. 56. Готовое изображение

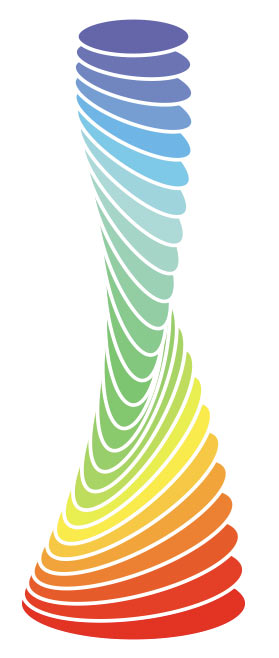

Рис. 57. Вид группы перетекания при выборе угла поворота 180°

Рис. 57. Вид группы перетекания при выборе угла поворота 180°

Можно получить весьма интересные результаты, задав угол поворота объектов группы перетекания равным 180 или 360° (рис. 57 и 58). Чтобы изменить этот параметр, введите числовое значение в поле Направление перетекания на панели свойств.

Поэкспериментируйте с созданием групп перетекания на основе других фигур — многоугольников, звезд и пр.

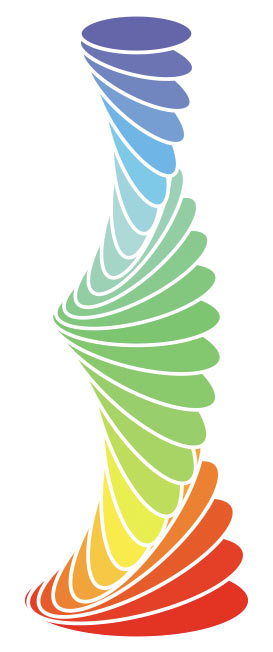

Рис. 58. Вид группы перетекания
при выборе угла поворота 360°

Рис. 58. Вид группы перетекания при выборе угла поворота 360°

Заключение

Итак, мы рассмотрели процесс создания узоров и изображений из пары простых геометрических фигур или кривых при помощи инструмента Перетекание. Этот несложный способ позволяет получать весьма эффектные изображения с минимальными затратами времени.

Выполнение описанных выше упражнений позволит освоить и закрепить на практике навыки использования инструмента Перетекание, а также лучше изучить его возможности. Экспериментируя с настройками этого инструмента, вы сможете получить весьма эффектные и подчас неожиданные результаты, которые сделают ваши работы оригинальными и запоминающимися.
